Täckte Ämnen
Bakgrund
SkärmTeknologier Marknadsför Överblick
Organiskt Ljust - sända ut den Fabriks- dioden (OLED) Bearbeta
Särdrag av Hybrid- OLED
Rekvisita av Hybrid- OLED
Fördelar av Lösningen Bearbetar Lagrar
Applikationer av OLED med Lösningen Bearbetar Lagrar
Fabriks- Hybrid- OLED Bearbetar
Kombination av Fabriks- Metoder
Summariskt
Bakgrund
NanoMarkets är en ledande familjeförsörjare av marknadsför, och teknologiforskning och branschanalys servar för det tunt filmar, organiska och tryckbara elektronikaffärer (som vi ser till som BÄSTA Elektronik.), Efter firman som grundar, har NanoMarkets publicerat över två dussina omfattande forskningrapporter på att dyka upp teknologi marknadsför. Täckte Ämnen har inklusive avkännare, skärmar, OLEDs, HB-Ljusdiod, e-pappers-, RFID, photovoltaicsen, smart paketera nya batteriteknologier, utskrivaven elektronik, organisk elektronik och att dyka upp minnes- och lagringsteknologier och andra lovas teknologier. Vår beställareroster är som är vem av företag i specialtykemikalieer, material, elektronikapplikationer och fabriks-. NanoMarkets varar värd också en blog på www.nanotopblog.com var vi diskuterar teknologitrender, företagsmeddelanden och bransch pågående framsteg.
SkärmTeknologier Marknadsför Överblick
För Att OLED-skärmar ska vara konkurrenskraftiga med etablerade skärmteknologier lik LCD eller PDP, behöver de att vara jämförbara prissätter in till dessa teknologier, åtminstone i denbenämna framtiden. Ska Detta kräver att OLED-produktionen är optimerat sådan att den är enkel och scalable att möjliggöra konkurrenskraftig prissättning av den färdiga produkten. Detta är även viktigare för att dyka upp belysningapplikationer genom att använda OLEDs, som konkurrerar direkt med traditionella (och extremt billiga) glödande eller lysrörkällor.
Organiskt Ljust - sända ut den Fabriks- dioden (OLED) Bearbeta
Fabriks- OLED göras typisk av antingen kick dammsuger ultra dunstavlagring eller, genom att bearbeta för lösning. Stundkicken dammsuger dunstavlagring göras med så - den kallade små molekylen organiska material som lösning-bearbetar metoder, kan använda endera den små molekylen eller polymeric organiska material. Båda att närma sig har deras specifika fördelar, och utmaningar, som ska, diskuteras i stycker efter.
Särdrag av Hybrid- OLED
Hybrid- avlagring för bearbeta och för dunst för en OLED-sammanslutninglösning kliver av organiska material. Även Om först ögonkastet, detta verkar för att göra den mer försvårade OLED-produktionen, finns det ett nummer av fördelar genom att använda denna metod.
Utställning 1 visar att ett typisk lagrar ordnar av en OLED som använder Novaleds PIN strukturerar. Lagrar ordnar starter som är längst ner med en oorganisk anod. Den organiska lagrarbunten består av dopad spela golfboll i hål transportlagrar som (HTL) blockerar lagrar runt om centralen som sänder ut lätt lagrar och, avslutar sig av ett dopat elektrontransportlagrar (ETL). Katoden göras typisk igen från ett oorganiskt materiellt. Att dopa för Redox av organiska transportlagrar med molekylära dopants erbjuder ett nummer av fördelsnågot liknandelow som kör spänningar som vitt är primaa av material för katod och anod, och godan driver effektivitet. Novaleds redox som dopar transportmaterial, long har använts lyckat för OLEDs som alla lagrar sattes in i genom att använda dunstthermalavdunstning (VTE).
.jpg)
Rekvisita av Hybrid- OLED
Det Schematiska lagrar ordnar av en OLED. Mest OLEDs är i dag fullständigt den satte in dunsten. Hybrid- OLEDs kan innehålla antingen en eller flera lösningen bearbetade lagrar (som visas i rött), fördriver vila av lagrarbunten sättas in in dammsuger. Denbearbetade delen skuggas för att indikera att den beror på den fabriks- hårdna bearbetar, hur många varvar bearbetas faktiskt i lösning.
Fördelar av Lösningen Bearbetar Lagrar
De enklast att närma sig till starten med hybrid- OLEDs är att introducera bearbetat lagrar för singel lösningen, som i fallet som skissas i Utställning 1, är HTLEN. När Du Använder lösningen bearbetad HTL har den särskiljande fördelen, att den planarized substraten är bättre, än det skulle är med dunsten satt in HTL. Films bildade från lösning har allmänt bättre att ytbehandla släta rekvisita än dammsuger deponerade lagrar. Dessutom är det möjligheten som täcker mycket tjocka lagrar i ett, kliver från lösning, genom att ändra lösningsutformning. I en processaa termisk avdunstning för dammsuga, bestämmer avdunstningtemperaturen avlagringen rusar och hence tiden som krävs för att sätta in ett lagrar av en bestämd tjocklek. Avlagringen rusar kan endast ökas i ett inskränkt spänner, annorlunda blir den ska avdunstningtemperaturen för kicken, och ska det organiska materiellt är skadadt. Därför dammsuger avlagringen av tjocka lagrar in är naturligt tidskrävande, och det är helst lösning-att bearbeta kliver, om ett tjockt organiskt lagrar krävs.
Applikationer av OLED med Lösningen Bearbetar Lagrar
Tjocka organiska lagrar är for example användbara på grova substrates, när den materiella oorganiska anoden inte är tillräckligt att släta för att möjliggöra bra kvalitets- OLEDs som ska byggs på. I skärmapplikationer sättas in OLEDs typisk överst av en backplanekörning går runt, som bildar texturerad ytbehandlar. Också i detta fall, kan den släta rekvisitan av ettbearbetat lagrar vara fördelaktig. Kickconductivityen av det Novaled p-dopade lagrar möjliggör lagrartjocklekar av flera hundra nanometers utan viktigt får effekt på körning av spänningar och av OLED-kapacitet. Dessutom förhindrar bruket av ettbearbetat lagrar klämma fastspela golfboll i hål, som kan orsaka läckageströmmar och accelerera apparatdegradering. Härvidlag kan introduktion av ettbearbetat lagrar också förhöjningapparatstabilitet.
Fabriks- Hybrid- OLED Bearbetar
För hybrid- OLEDs med lösningen bearbetad HTL kan liten-molekylen dopade transportmaterial från Novaled användas. Material lagras som heltäckande och upplösas i organiska vätskor för bruk. Sedan organiska vätskor används, är lösningen bevattna-fri och non-acidic. Detta kan vara välgörande för applikationer var kickkokpunkten och den kemiska rekvisitan av bevattnar poserar ett problem.
Avsluta hybrid- OLEDs kan fabriceras, genom snurrande-att täcka av HTLEN, dammsuger överföringen av substratesna in i och följande avlagring av efter lagrarna vid VTE. I en serie av experiment som använder detta hybrid- singellagrar, att närma sig det fanns att apparatavkastningen kan förbättras jämförde till en hänvisa till tar prov, som var fullständigt den satte in dunsten. Sedan de färdiga filmar har den samma optiska rekvisitan, som dunsten satt in lagrar, där är inget behov för omfattande beträffande-optimization, om dunsten satt in HTL byts ut av lösningen bearbetad HTL i en OLED-lagrarbunt.
För exemplet som diskuteras i det föregående, dela upp, detbearbetade lagrar har endast att spela golfboll i hål transportering av rekvisita. Men i allmänhet, är det möjligheten som bearbetar flera lagrar av en OLED från lösningen, som poserar stränga krav på de använda materialen. Om en lagrarbunt göras av lösningen som bearbetar, är det imperativet att ett färdigt lagrar inte anfallas och upplöst av följande täcka kliver. Detta kan uppnås, genom att använda ortogonala vätskor för varje lagrar, eller vid danande filmar det deponerat olösligt vid följande arg-anknyta e.g kliver. Efter arg-att anknyta, kliver kräver höga temperaturer och kan leda till oönskad diffusion av materiellt, lösningen bearbetad OLED med bra kapacitet är fullständigt mycket svårt att erhålla.
Kombination av Fabriks- Metoder
Här kan en hybrid- OLED, som är lösningen bearbetade men främst använder en, eller flera dunsten satte in lagrar vara den mest fördelaktiga kombinationen av båda fabriks- metoder i en OLED. En möjlighetproduktion som är processaa för en sådan apparat, skissas i Utställning 2. OLED-bunten desändande ut lagrarna göras upp till från processable material för lösningen. Detta möjliggör bruket av lika bläckstrålar för printingmetoder för bildandet av RGB-subpixels; dessa metoder är tillgängliga för stor substrate storleksanpassar och levererar kickupplösning. På så sätt utfärdar graderingen, som möts med mycket med hög upplösning skuggar maskerar för dunstavlagring undviks.
.jpg)

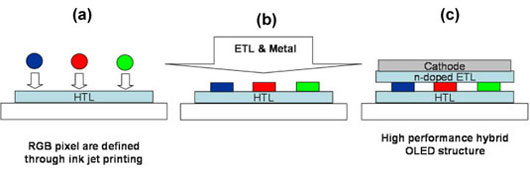

* Produktion som är processaa för en hybrid- OLED med bearbetade lagrar för multipel lösning. (a) Att bearbeta för Lösning kliver är van vid byggande lagrarbunten upp till de sändande ut lagrarna. (b) Dammsuga att bearbeta kliver tillfogar ETL och belägger med metall lagrar för att avsluta den hybrid- OLEDEN strukturerar (c).
Summariskt
Överst av den bearbetade lösningen sända ut lätt lagrar, sättas in organiska elektrontransportlagrar in dammsuger samman med finalen belägger med metall katoden. Genom att kontakta flera under-PIXEL med en katod, kopplas av upplösningen och justeringskraven betydligt. Bruket av det dopade organiska elektrontransportlagrar möjliggör ett långt mer bred primat av material för belägga med metallkontakten, även genomskinliga kontakter är möjligheten. Dessutom är det möjligheten som maximerar det ljust som tillverkas från OLED-lagrarbunten genom att trimma dopade den sådan ETL-tjockleken att distansera mellan det emissive lagrar och katodkontakten bildar en optimal hålinsida OLEDEN. Dammsuga på något sätt, den ökade processaa komplexiteten är litet, Sedan katoden behöver att sättas in in.
Avslutningsvis har vi framlagt fördelarna av att kombinera lösningen som bearbetar och, vapor avlagringtekniker i produktionen av OLEDs. Dessa marknadsför det hybrid- OLEDs löftet att fullgöra begärningar för kickkapacitet och prissätta-konkurrenskraftiga OLED-apparater.
Källa: ”Hybrid- Att närma sig till OLEDs”, Marknadsför Rapporten vid Nanomarkets
För mer information på denna källa behaga besök NanoMarkets
