.jpg)
カバーされるトピック
概要
Zircar のジルコニアのタイプ ZYC のファイバーシリンダーの機能
Zircar のジルコニアのタイプ ZYC のファイバーシリンダーの化学成分
Zircar のジルコニアのタイプ ZYC のファイバーシリンダーのための機械化情報
Zircar のジルコニアのタイプ ZYC のファイバーシリンダーの特性そして特性
Zircar のジルコニアのタイプ ZYC のファイバーシリンダーのアプリケーション
Zircar のジルコニアシリンダータイプ ZYC は無水ケイ酸と結ばれる yttria によって安定させるジルコニアのファイバーで構成される堅く、自由で永続的で処理し難い構造です。 材料は均等に結ばれ、堅い許容と機械で造られるように複雑な形がします。 タイプ ZYC シリンダーは熱衝撃への低い熱伝導度そしてよい抵抗を所有し、超高度の温度および厳しい環境の状態の下の断熱材および保護アプリケーションに理想的に適します。
.jpg)
ジルコニアシリンダーは ZYC をタイプします
それらが追加焼結がバックアップ絶縁体としてまたは容認することができる領域で高温で使用することができるがジルコニアシリンダータイプ ZYC は 1650°C に大きさに関して安定しています。 それらにタイプによって ZYC がほとんどの溶解した金属によって攻撃に対して抵抗力があるあり、他の酸化物材料との反作用に抗力が高いのがあります 1400°C. ジルコニアシリンダーまでよく熱い強さが。
タイプによって ZYC が yttria と安定する段階、従って経ませんジルコニアシリンダーはジルコニアと関連付けられる通常のフェーズ遷移を。 高温の電気伝導率はまた低密度のジルコニアのファイバーと密なジルコニアが高温に有効なコンダクターである一方最小化されます。 ジルコニアシリンダータイプ ZYC は誘導加熱で使用される無線周波の (RF)放射とつなぎませんがそれらはマイクロ波エネルギーとつなぎます。
熱されたときジルコニアシリンダータイプ ZYC に有機性つなぎがないし、煙か臭気を作り出しません。
Zircar のジルコニアのタイプ ZYC のファイバーシリンダーの機能
Zircar のジルコニアのタイプ ZYC のファイバーシリンダーの機能は下記のものを含んでいます:
- 堅くおよび機械感知可能
- 熱衝撃の抵抗のための無水ケイ酸の結束
- ZrO 私達の最も経済的な2 シリンダー
- ~10 の wt % Yttria と安定するファイバー
- 低い熱伝導度
- Zircar のジルコニアのセメントのタイプ ZR-CEM とセメントで接合していることができます
- Zircar のジルコニアの Rigidizer のタイプ ZR-RIG と堅くなる表面はある場合もあります
- 前発射された有機性自由
材料の無水ケイ酸のつなぎそして多孔性の構造を示すジルコニアシリンダータイプ ZYC の SEM の顕微鏡写真は次示されています。

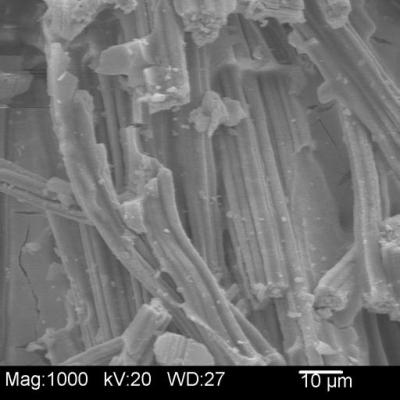

左の顕微鏡写真は私達のジルコニアのファイバーおよびファイバーの製品すべてに独特であるジルコニアシリンダータイプ ZYC のファイバーの鋸歯状にされた表面の構造を説明します。 ジルコニアシリンダータイプ ZYC の無水ケイ酸のつなぎは顕微鏡写真でまた目に見え、ファイバーの後ろの固体割れたマトリックスとして現われます。 プロセスを形作るジルコニアシリンダータイプ ZYC の真空に起因する平行ファイバーのオリエンテーションは写真でまた明白です。

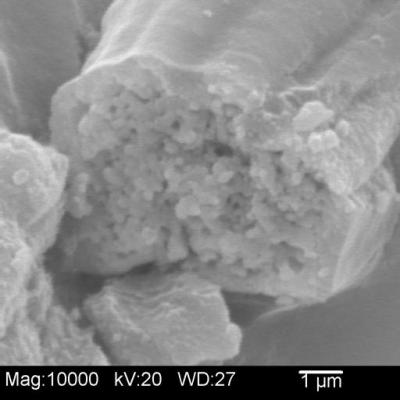

権利の顕微鏡写真は左の映像の封じられた白のファイバーの端の拡大です。 ファイバーはおよそ 7.5 ミクロンを測定し、穀物でその測定およそ 0.2 ミクロン構成されます。 ファイバーの内部は個々の補助的なミクロンの穀物から成っています。 無水ケイ酸のつなぎはファイバーの表面に塗り、ファイバーの構造に複数の穀物を深く突き通しました。 ファイバーに内部気孔率はまたこの眺めで見ることができます。
Zircar のジルコニアのタイプ ZYC のファイバーシリンダーの化学成分
Zircar のジルコニアのタイプ ZYC は名目上 85 の wt % ZrO +2 HfO および2 10 の wt % YO です23。 1 - 2 つの wt % の hafnia、 HfO は2ジルコニア、 ZrO と、自然に発生し2、パフォーマンスに影響を与えません。 高い純度の開始材料だけタイプ ZYC 最小化トレース酸化物をするのに使用されています。
| トレース酸化物 | 典型的な Wt % | トレース酸化物 | 典型的な Wt % |
| SiO2 (つなぎ) | 5 | AlO23 | 0.01 |
| TiO2 | 0.14 | NaO2 | 0.01 |
| CaO | 0.09 | SnO2 | 0.001 |
| Mgo | 0.03 | CRO23 | 0.0005 |
| FeO23 | 0.04 | 前に2 | 0.0005 |
Zircar のジルコニアのタイプ ZYC のファイバーシリンダーのための機械化情報
ジルコニアのタイプ ZYC に柔らかいチョークの整合性があり、工具細工の非常に広い範囲と切られるか、または機械で造ることができます。 手動切断のために、ジルコニアシリンダータイプ ZYC の部品をスムーズできれいな表面に置き、穏やかな指圧力と設定されている保持して下さい。 近い許容が必要とならないし、切断の量が限られているとき、小さい穴は指の間で回る標準高速度鋼のツイストドリルと手であけ、ボードは背部と見ました切ることができます。 より近い許容が必要なら、穴はドリル出版物を使用してあけ、ボードは放射状アーム鋸によって切ることができます。 表の鋸はキャリアのボードなしでは鋸のベッド上の材料の動きが材料をすり減らしがちであるので推薦されません。 非常に近い許容および多量の切断のために、固体炭化物と機械で造る CNC か炭化物によってひっくり返される工具細工は推薦されます。 かなり静かに、タイプ ZYC が非常に研摩の、許容状態からで一定時間にわたり起因できる高速度鋼の工具細工の急速な摩耗を引き起こす間。 タイプ ZYC のボードが真空と機械で造る CNC のために固定することができるジルコニアシリンダーはセットアップを維持します。 熱い接着剤はまた据え付け品のジルコニアシリンダータイプ ZYC に使用することができますが、一般に機械で造られた部分からの材料を引張る非常に強い結束を形作ります。 また据え付け品のジルコニアシリンダータイプ ZYC に熱くした場合使用されたきれいに焼き付ける水晶のとらわれの™。
Zircar のジルコニアのタイプ ZYC のファイバーシリンダーの特性そして特性
ジルコニアシリンダータイプ ZYC の特性そして特性は次表で述べられます。
| 特性および特性 | 値 |
| 見掛け密度、 g/cc (pcf) | 0.48 (30) |
| 気孔率、 % | 91 |
| 融点、 °C (°F) | 2200 (3992) |
| 連続的な最大使用の温度、 °C (°F) | 1650 (3002) |
| 断続的な最大使用の温度、 °C (°F) | 1700(3092) |
| Flexural 強さ、 (厚さへの平行) MPa (psi) | 0.55 (81) |
耐圧強度、 (厚さへの平行) MPa (psi)
@ 10% の圧縮 | 0.21 (31) |
| 真空のガス放出 | 無 |
| Dilatometric 柔らかくなる温度、 °C (10psi の °F) | 950 (1740) |
熱拡張係数 RT - 950oC (1740oF)
(厚さに垂直) | 9 x 10/°C-6 (5 x10/°F)-6 |
| 線形収縮 (厚さに垂直な)、 % | |
| 1650°C (3002°F) の 1 時間 | 2.5 |
| 1650°C (3002°F) の 24 時間 | 4 |
| 熱伝導度、 (厚さへの平行) | |
| 400°C (752°F) の2 W/mK (BTU/hr ft °F/inch) | 0.08 (0.6) |
| 800°C (1472°F) の2 W/mK (BTU/hr ft °F/inch) | 0.11 (0.8) |
| 1100°C (2012°F) の2 W/mK (BTU/hr ft °F/inch) | 0.14 (1.0) |
| 1400°C (2552°F) の2 W/mK (BTU/hr ft °F/inch) | 0.19 (1.3) |
| 1650°C (3002°F) の2 W/mK (BTU/hr ft °F/inch) | 0.23 (1.6) |
ソース: Zircar のジルコニア
より多くの情報のために、 Zircar のジルコニアを訪問して下さい
