Меркурий вторжений порометрии для характеристики специальной бумаги по Quantachrome инструменты

Рассматриваемые вопросы

Меркурий порометрии
Меркурий порометрии для характеризации Специальная бумага
Заключение

Меркурий порометрии

Меркурий вторжения порометрии является полезным методом для характеристики мелованной и немелованной бумаги. Меркурий порометрии может обеспечить структурную информацию, такую ​​как распределение пор по размерам, объему пор, процент пористости, насыпной плотности, а площадь поверхности на различных пористых образцов бумаги. Техника ртути вторжений основана на том, что не-смачивающей жидкости, такие как ртуть, не будет проникать в поры (или пустоты) из пористого материала, если действует давление достаточно большими, чтобы причинить вторжения. Уравнение, это поведение и рабочие уравнения в порометрии ртути является уравнение Washburn:

Где D является диаметр пор, γ является поверхностное натяжение жидкости вторжений, Θ является контактной угол, образуемый вторжения жидкости на твердом, Р-приложенное давление на вторжение жидкости. Поверхностное натяжение ртути берется как константа, и контакт угол, образуемый ртути на широкий спектр твердых тел было показано, что около 140 градусов.

Меркурий порометрии для характеризации Специальная бумага

Меркурий порометрии может дать ценную информацию о специальной бумаги, используемые в печати приложений. Правильное связи, таких как чернила распространения, проникновения и адсорбции (печатные) коррелируют с размером пор, распределение пор по размерам и объему пор бумага и бумага покрытия.

Так как цель многих производителей бумаги и преобразователей заключается в оптимизации этих свойств для конкретного приложения печати, применение порометрии вторжения ртути может помочь в разработке продукта.

К примеру, серия мелованной и немелованной бумаги были проанализированы с помощью Quantachrome инструменты PoreMaster ® ртути вторжения порозиметр . Распределения размеров пор в течение двух таких работ показаны на рисунке 1:

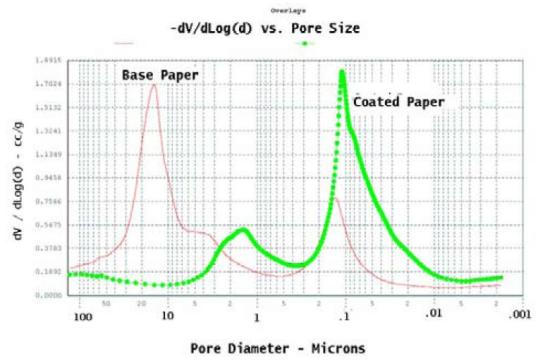

Рисунок 1. Пора распределения размер бумаги-основы и бумага с покрытием

Красная кривая на рисунке 1 показано распределение пор по размеру без покрытия, образец бумажной основе. Распределение является бимодальным, с пиком в 14,7 микрон, и пик при 0,14 мкм. Зеленая кривая показывает, полученное распределение размеров пор по той же бумаги-основы после нанесения покрытия и каландрирования шагов. Полученное распределение аналогичным бимодального, но перешли на меньшие размеры пор - один пик на уровне 1,5 микрона, а другой на 0,11 мкм. Эти кривые наглядно иллюстрируют сокращение размеров пор в результате покрытия бумаги и каландрирования.

Суммарный объем пор связаны с поры в диапазоне размеров от 950 мкм до 0,0036 мкм каждый документ был также определяется во время экспериментов. Бумаги-основы была общим объемом пор 1,70 мл / г и мелованная бумага была общим объемом пор 1,64 мл / г.

На рисунке 2 показан вес нормированного объема вторжений (см ³ / г) по сравнению с размером пор для этих работ.

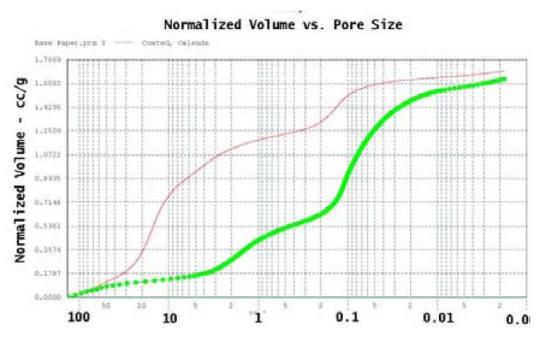

Рисунок 2. Вес нормированного объема вторжений (см ³ / г) по сравнению с размером пор для бумаги-основы и бумага с покрытием

Опять же, красная кривая показывает базы, немелованной бумаги, и зеленая кривая показывает, с покрытием, каландрированная бумага. Рисунок 2 показывает, что два документа имеют очень похожие общего объема пор - о чем свидетельствует подход обеих кривых к тому же нормированного объема на верхнем правом рисунке 2. Два образца отличаются, однако, в том, как это объем пор распространяется в поры данного размера. Большинством голосов от общего объема пор немелованной бумаги присутствует в поры размером более 1 мкм, в то время как большинство объем пор для мелованной бумаги присутствует в поры размером менее 1 микрона. Это может быть количественно средний размер пор (в зависимости от объема), который из измерений ртути вторжение оказалось 7,5 мкм для немелованной бумаги и 0,12 мкм для бумаги с покрытием. Из этих значений, можно сделать вывод, что 50% общего объема пор для немелованной бумаги был найден в порах больше чем 7,5 микрон (см. рисунок 3) - в то время как лишь ок. 10% от общего porevolume был найден в порах больше 7,5 мкм для бумаги с покрытием.

Рисунок 3. Процент вторглись в сравнении с размером пор

Эти данные показывают интересные сокращение размера пор покрытием по сравнению с немелованной бумаги, как показано на поры ртути вторжения распределения по размерам (рис. 1), но сохранение общего объема пор (рис. 2) для этих двух документов.

Заключение

Печатных работ частично зависит от взаимодействия чернил с пористой структуры бумаги и покрытия. Чернила урегулирование было показано, коррелируют с объемом пор и размер пор и в самом деле подобные отношения между пористой структуры бумаги, используемой в пр Int ING и его "оптические и печатные свойства установлено не было. Таким образом, ртуть вторжения порометрии является полезным инструментом для характеристики мелованной бумаги, используемые в печати приложений.

Источник: Application Примечание: Использование порометрии Меркурий вторжений для характеристики Специальная бумага

Для получения дополнительной информации на этот источник, пожалуйста, посетите Quantachrome инструменты .
