Themen Umfaßt
Einleitung
Bauteile von Tinten
Korngrößenanalyse von Tinten
Korngrößenanalyse durch Laser-Beugung
Experimentell
Korngrößenanalyse mit dem LB-550
Korngrößenanalyse mit dem LA-950
Ergebnisse vom LB-550 Teilchengröße-Analysegerät
Ergebnisse vom LA-950 Teilchengröße-Analysegerät
Vergleich von Ergebnissen Unter Verwendung der Dynamischen Lichtstreuungs-und Laser-Beugung
Bestimmung der Korngrößenanalyse einer Wasserbasierten Tinte Unter Verwendung des Horiba LA-950
Korngrößenanalyse einer Wasserbasierten Tinte Unter Verwendung des Horiba LA-950
Einleitung
Eine Tinte ist eine Flüssigkeit, welche die verschiedene Pigmente und/oder Farben verwendet werden für die Färbung einer Oberfläche, um ein Bild, einen Text oder eine Auslegung vorzulegen enthält. Tinte ist ein komplexer Medium, der aus Lösungsmitteln, Pigmenten, Farben, Harzen, Schmiermitteln, solubilizers, Tensiden, Feinstaub, fluorescers und anderen Materialien besteht. Teilchengröße der Pigmentpartikel kann die Farbstärke, das Oberflächenende und die Haltbarkeit des Endprodukts beträchtlich beeinflussen. Das Messen der Teilchengröße der Tintenpigmente wurde gewöhnlich unter Verwendung der dynamischen Lichtstreuung getan (DLS). Laser-Beugung kann auch jetzt verwendet werden, um diese Pigmente wegen der hochmodernen Verbesserungen im LA-950 zu messen.
Bauteile von Tinten
Die Bauteile von Tinten dienen viele Zwecke. Der Transportunternehmer, die Farbstoffe und andere Zusätze werden zum Steuerfluß und zur Stärke der Tinte und seines Aussehens verwendet, wenn trocken. Der Farbstoff kann entweder eine Farbe (Lösung) oder ein Pigment sein (Partikel). Da die Farbstärke des Pigments von der freigelegten Fläche abhängt, erzeugt eine Teilchengröße eine stärkere Farbe. Andere Tintenqualitäten, die durch die PigmentTeilchengröße beeinflußt werden, umfassen Sättigung, Helligkeit, Opazität und Viskosität. Die Opazität der Tinte neigt, an einer Mittelteilchengröße nahe 0,25 - 0,50 µm zu maximieren. Teilchengröße spielt auch eine wichtige Rolle mit Tintenrheologie, da eine Reduzierung in der Teilchengröße die Suspensionsviskosität erhöht. Teilchengrößeverteilung ist ein anderer wichtiger körperlicher Parameter, der Maß und Regelung benötigt. Im Allgemeinen verringert breite Verteilung Farbstärke und kann von der schlechten Stabilität hinweisend sein. Abbildung 1 zeigt ein grundlegendes Diagramm von, wie Teilchengröße mehrere physikalische Eigenschaften der Tinte beeinflußt.
.jpg)
Teilchengröße
Abbildung 1. Generalisierte Verhältnis zwischen TintenTeilchengröße und anderen physikalischen Eigenschaften
.jpg)
Es ist häufig wünschenswert, das Pigment auf der Hauptteilchengröße zu verringern, um optimalen Nutzen zu erzielen. Das Überwachen des Prägeprozesses, um die gewünschte Größe zu erzielen benötigt häufigen Gebrauch eines Teilchengrößeanalysegeräts. Es ist deshalb ziemlich wichtig, in der Lage zu sein, die Teilchengröße von Tintenpigmenten zu messen.
Korngrößenanalyse von Tinten
Die Meisten Tintenpigmente fallen in die Reichweite 50-200 nm. Einige Techniken sind zum Messen in dieser Reichweite einschließlich dynamische Lichtstreuungs- und (DLS) Laser-Beugung fähig. DLS kann Teilchengrößen innerhalb des Bereiches ungefähr 1 nm messen - 1 µm, also diese Technik ist verwendet worden, um Tintenpigmente jahrelang zu messen. Unter Verwendung HORIBA LB-550 DLS ist die Anlage für Tintenpigmente dokumentiert worden und kann diese, Maße in den Labors auf der ganzen Welt durchzuführen gefunden werden.
Korngrößenanalyse durch Laser-Beugung
Wegen der Verbesserungen in Teilchenempfindlichkeitslaser-Beugung wird jetzt auch verwendet, um Submikrontintenpigmente zu messen. Das HORIBA LA-950 ist fähig, wirkliche Weltproben mit den durchschnittlichen Größen zu messen, die nm gewesen so klein sind wie 30, aber die Fähigkeit hat, größere Partikel bis zur mmreichweite zu messen. Diese Technik liefert mehr Flexibilität, größere Anhäufungen/flockt und wird verwendet zu messen für andere Anwendungen wegen seiner breiten Dynamikwerte.
.jpg)
Abbildung 2. Beugungs-Teilchengröße-Analysegerät Laser-LA-950
Experimentell
Tinte Probe 1 wurde auf die Anlagen LB-550 und LA-950 analysiert. Die starke Probe wurde in einem organischen Lösungsmittel unter Verwendung beider Instrumente verdünnt. Die Betriebsbedingungen werden unten gezeigt.
Korngrößenanalyse mit dem LB-550
- Fügen Sie 1 Absinken der Probe des organischen Lösungsmittels hinzu. Mischen Sie gut.
- Fügen Sie ein Absinken der vor-verdünnten Probe Zelle hinzu.
- Mischen Sie mit Pipette in der Zelle.
- Stellen Sie die Beispielhalterungstemperatur auf 25ºC und Wartezeit ein, bis Probe diese Temperatur erreicht.
- Nehmen Sie 3 nachfolgende Anzeigen und zeichnen Sie Ergebnisse auf.
Korngrößenanalyse mit dem LA-950
- Füllen Sie MiniFlow-Probenehmer mit organischem Lösungsmittel.
- Verteilen Sie, bis Anlage Gleichgewicht erreicht.
- Richten Sie aus und decken Sie Optik ab.
- Vor-Zerstreung 2 Absinken der Probe in 15-ml-organisches Lösungsmittel des Bechers.
- Übertragen Sie Probe vom Becher in MiniFlow-Probenehmer unter Verwendung der wegwerfbaren Pipette.
- Messen Sie Probe 3mal, Rekordergebnisse.
Ergebnisse vom LB-550 Teilchengröße-Analysegerät

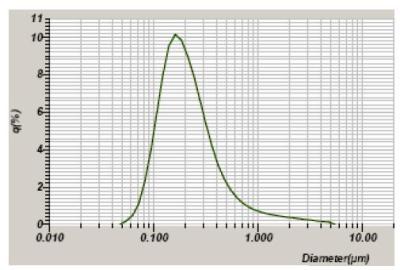

Die Ergebnisse von den Maßen LB-550 werden in Abbildung 3. gezeigt. Beachten Sie, dass die Teilchengrößeinformationen wie eine Volumenverteilung berichtet werden, um mit jenen Ergebnissen vom LA-950 zu vergleichen.
.jpg)
| Mittlere | : 145,9 (nm) | Durchmesser auf % |
| Mittelwert | : 148,1 (nm) | : (2) 10,00 (%) - 101,4 (nm) |
| Modus | : 157,8 (nm) | (9) 90,00 (5) - 196,5 (nm) |
Abbildung 3. DLS-Ergebnisse für Tinten-Probe 1
Ergebnisse vom LA-950 Teilchengröße-Analysegerät
Die Ergebnisse von den Maßen LA-950 werden in Abbildung 4. gezeigt.
.jpg)
| Mittlere Größe | : 0,19342 (μm) |
| Durchschnittliche Größe | : 0,30765 (μm) |
| Modus Größe | : 0,1611 (μm) |
| Durchmesser auf Cumulaive % | : (1) 10,00 (%) - 0,1049 (μm) : (2) 50,00 (%) - 0,1934 (μm) : (3) 90,00 (%) - 0,5174 (μm) |
| Std.Dev. | : 0,4290 (μm) |
| LEBENSLAUF | : 139,4322 (%) |
| Spanne | : 2,1324 |
Abbildung 4. Beugungsergebnisse für Tinten-Probe 1
Vergleich von Ergebnissen Unter Verwendung der Dynamischen Lichtstreuungs-und Laser-Beugung
Obgleich diese Ergebnisse nicht identisch sind, bestätigt die Ähnlichkeit die Fähigkeit des LA-950, in dieser Größenreichweite zu bedienen. Die Modi der Verteilungen werden als 157,8 nm unter Verwendung DLS und 161,1 nm unter Verwendung Laser-Beugung berichtet und im Wesentlichen zeigen die gleiche Spitze der Häufigkeitsverteilungskurve an. Die Unterschiede bezüglich der anderen gemeldeten Ergebnisse sind nicht seit den zwei verschiedenen physikalischen Eigenschaften der Technikmaßnahme überraschend. Es ist ziemlich selten, dass verschiedene Teilchengrößetechniken identische Ergebnisse erzeugen.
Bestimmung der Korngrößenanalyse einer Wasserbasierten Tinte Unter Verwendung des Horiba LA-950
Tinte Probe 2 ist eine wasserbasierte Tinte, die Color Wonder genannt wird. Diese Probe wurde auf dem LA-950 unter Verwendung der unten beschriebenen Prozedur gemessen:
- Füllen Sie Lenker des Beispiel LA-950 mit DI water.
- Fangen Sie Zirkulation an, richten Sie aus und decken Sie Optik ab.
- Fügen Sie Absinken der Probe direkt in den Beispiellenkerhydrauliktank bis die gewünschte Konzentration hinzu (%T) wird erzielt.
- Messen Sie 3mal und Berichtsergebnisse.

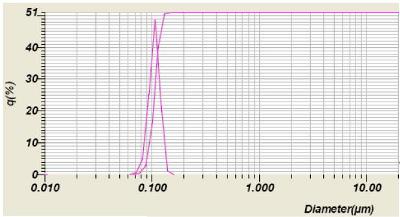

Die Ergebnisse von den Maßen LA-950 werden in Abbildung 5. gezeigt.
.jpg)
| Mittlere Größe | : 0,10583 (μm) |
| Durchschnittliche Größe | : 0,10585 (μm) |
| Modus Größe | : 0,1065 (μm) |
| Std.Dev | : 0,0120 (μm) |
| Durchmesser auf Cumulaive % | : (2) 10,00 (%) - 0,0896 (μm) : (9) 90,00 (%) - 0,1237 (μm) |
Abbildung 5. Beugungsergebnisse für Tinten-Probe 2
Korngrößenanalyse einer Wasserbasierten Tinte Unter Verwendung des Horiba LA-950
Sind DLS und Laser-Beugung annehmbare Techniken für das Messen der Teilchengröße der Tintenpigmente in der 50 - 200 nm Größenreichweite. Die Ergebnisse, die in Abbildungen 4 und 5 gezeigt werden, sind wirklich Überlagerungen von drei Wiederholungsmessungen. Es ist unmöglich, Unterschiede bezüglich der Ergebnisse zur Schuld zu sehen die extreme Präzision dieser Maße. Das LA-950 ist das empfindlichste Laser-Beugungsanalysegerät - fähig zum Messen unter 30 nm - und das wiederholbarste und das reproduzierbar. Diese Merkmale, die mit den breiten Dynamikwerten angeboten werden durch Laser-Beugung kombiniert werden, stellen das LA 950 ein eindeutig fähiges Instrument für Tintenpigmente und andere Submikronstreuungen her.
Quelle: „Korngrößenanalyse Von Tinten“, Anwendungs-Anmerkung durch Horiba Wissenschaftlich - Partikel-Produkte
