迅速进程和质量管理在使用同时 WDXRF 的水泥厂中与 ASTM C114 符合

由 AZoM 编辑

简介

水泥产品要求是相当严格的。 CO 放射的成本效率、减少₂ 和最高的产品质量必须同时达到。所以进程和质量管理一定变得高效与甚而严密控制限制通过生产过程的所有步骤从原材料的到最终产品。特别很好执行此任务与同时波长分散性 X-射线荧光分光仪，也 (WDXRF)指多途径 WDXRF 是可能的。

这些仪器有每个要素的一条专用的分析通道利益，优选为浓度范围。所有通道同时运转造成与非常高精确度和一贯性的迅速评定时间。从这个评定时间少于 60 s，从不同的点的范例在水泥工厂中可以受控的使用一台唯一仪器通常是。这个范例可能是从原材料、筒仓、预热器、 calciner、窑和最终产品。 S8 狮子根据 ASTM C-114 程序被确认了作为证明其功能的水泥分析的一个迅速测试方法。此方法定义了范例准备的反复性和仪器的定标的精确度的限额保证合格的仪器是能够的执行这个分析或更好，当与湿化工参考方法比较。

仪器

新的 S8 狮子为质量管理应用设计在水泥工厂中，容易地完成可靠性的最高的需求，范例处理量和优越分析性能在组合的使用和最大数量仪器正常运行。

S8 狮子的功能如下是列出的：

S8 狮子在 60 s 或较少之内有 16 条要素为特殊要素优选的通道，中的每一条和其各自浓度范围，盖子全部原始的混合、粉煤渣和水泥产量控制的分析任务通过同时评定所有要素，启用优越范例处理量。
S8 狮子的设计也被优选不仅为速度，但是为准确性。
仪器有温度控制的机柜以及单个温度安定每水晶的能保证非常好的仪器反复性在生产环境里。
在 S8 狮子的恒定的真空技术改进寿命探测器箔并且启用在轻的要素的非常好的精确度。
仪器被设计是总是工作，即 24/7/365 运算在困难情况下。
与范例摇摆和范例推力的装载结构保证迅速和可重复确定与绝对零度容差在整个仪器的寿命。
可靠处理被按的药丸在管在上几何基础上和预先输入结构，是压受控制的 SampleCare 功能帮助下保证。
S8 狮子是为水泥工厂的一个理想的工具从停机由于尘土，并且显著地减少范例残骸。
S8 狮子通过电话或 TCP/IP (网络) 包括自我诊断、自动化系统恢复 (急救) 和完全服务和维护存取的集成 S8 工具软件。
在仪器合并的搐控式功能在海岛模式下启用易用甚而在困难环境里。一个 PC 的菜单接口不再需要和此功能用途直观 “新闻使用户培训降低到分钟对产量控制环境是理想的按钮”途径。
独立仪器可以连网和启用结果的传输到第2级系统并且允许 QC 经理分析结果
用于 ASTM 的 S8 狮子 C-114 装备要素的 Na、 Mg、 Al、 Si、 P、 S、 K、加州、钛和 Fe 10 条专用信道。

范例准备

标准被形成了作为融合小珠以 1:6 比例。使用了从 NIST 1880a-1889a 串联的七个水泥标准。标准样品的二套在二不同日准备。

评定

评定在 S8 狮子多途径仪器进行了与 4KW Rh 目标 X光射线管。综合化时间是所有要素的 60 秒。仪器为作为氧化物被评估的对要素的分析被校准了例如 NaO₂， MgO， AlO₂₃， SiO₂， PO₂₅，如此₃， KO₂、 CaO、 TiO₂ 和 FeO₂₃。对于准确度试验二被熔化的小珠范例为 30 h 被测试了每时数，不用半成品漂移校正。

结果

准确度试验的汇总和被确认的和被评定的数据之间的最大区别在表 1. 被显示出。

表 1. 准确度试验 acc。与三个 CRM (NIST 1881a、 1888a 和 1889a) 的 ASTM C114，准备二次作为被熔化的小珠

范例	日期	NaO₂ (%)	MgO (%)	AlO₂₃ (%)	SiO₂ (%)	PO₂₅ (%)	如此₃ (%)	KO₂ (%)	CaO (%)	TiO₂ (%)	FeO₂₃ (%)
1881a-Lot1	10.02.2009 10:45	0.207	3.029	7.195	22.758	0.143	3.351	1.267	58.794	0.376	3.227
1881a_Lot2	10.02.2009 14:36	0.216	3.021	7.138	22.603	0.143	3.407	1.262	58.599	0.372	3.186
区别		0.009	0.008	0.057	0.155	0	0.056	0.005	0.195	0.004	0.041
ASTM 限额		0.03	0.16	0.20	0.16	0.03	0.10	0.03	0.20	0.02	0.10
		通过	通过	通过	通过	通过	通过	通过	通过	通过	通过
平均数		0.2115	3.025	7.1665	22.6805	0.143	3.379	1.2645	58.6965	0.374	3.2065
NIST CRM		0.2	3.03	7.17	22.62	0.15	3.42	1.25	58.51	0.37	3.14
对 CRM 的 Diff		0.0115	0.005	0.0035	0.0605	0.007	0.041	0.0145	0.1865	0.004	0.0665
ASTM 限额		0.05	0.2	0.2	0.2	0.03	0.1	0.05	0.3	0.03	0.1
		通过	通过	通过	通过	通过	通过	通过	通过	通过	通过

范例	日期	NaO₂ (%)	MgO (%)	AlO₂₃ (%)	SiO₂ (%)	PO₂₅ (%)	如此₃ (%)	KO₂ (%)	CaO (%)	TiO₂ (%)	FeO₂₃ (%)
1888a-Lot1	10.02.2009 10:57	0.147	3.034	4.397	21.636	0.08	2.156	0.568	64.538	0.267	3.155
1888a_Lot2	10.02.2009 14:48	0.143	3.037	4.386	21.656	0.079	2.196	0.574	64.471	0.266	3.13
区别		0.004	0.003	0.011	0.02	0.001	0.04	0.006	0.067	0.001	0.025
ASTM 限额		0.03	0.16	0.20	0.16	0.03	0.10	0.03	0.20	0.02	0.10
		通过	通过	通过	通过	通过	通过	通过	通过	通过	通过
平均数		0.145	3.0355	4.3915	21.646	0.0795	2.176	0.571	64.5045	0.2665	3.1425
CRM		0.11	3.04	4.34	21.6	0.08	2.17	0.54	64.36	0.27	3.13
对 CRM 的 Diff		0.035	0.0045	0.0515	0.046	0.0005	0.006	0.031	0.1445	0.0035	0.0125
ASTM 限额		0.05	0.2	0.2	0.2	0.03	0.1	0.05	0.3	0.03	0.1
		通过	通过	通过	通过	通过	通过	通过	通过	通过	通过

范例	日期	NaO₂ (%)	MgO (%)	AlO₂₃ (%)	SiO₂ (%)	PO₂₅ (%)	如此₃ (%)	KO₂ (%)	CaO (%)	TiO₂ (%)	FeO₂₃ (%)
1889a-Lot1	10.02.2009 10:59	0.17	0.848	3.979	21.348	0.113	2.797	0.607	67.575	0.235	1.985
1889a_Lot2	10.02.2009 14:50	0.173	0.843	3.972	21.32	0.113	2.847	0.621	67.595	0.234	1.954
区别		0.003	0.005	0.007	0.028	0	0.05	0.014	0.02	0.001	0.031
ASTM 限额		0.03	0.16	0.20	0.16	0.03	0.10	0.03	0.20	0.02	0.10
		通过	通过	通过	通过	通过	通过	通过	通过	通过	通过
平均数		0.1715	0.8455	3.9755	21.334	0.113	2.822	0.614	67.585	0.2345	1.9695
CRM		0.2	0.84	4.02	21.36	0.11	2.78	0.63	67.56	0.24	2
对 CRM 的 Diff		0.0285	0.0055	0.0445	0.026	0.003	0.042	0.016	0.025	0.0055	0.0305
ASTM 限额		0.05	0.2	0.2	0.2	0.03	0.1	0.05	0.3	0.03	0.1
		通过	通过	通过	通过	通过	通过	通过	通过	通过	通过

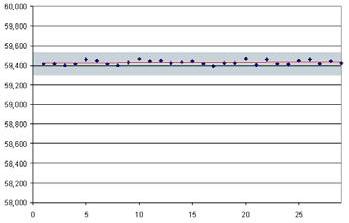

精确度数据为 CaO、 SiO₂ 和 MgO 在为所有要素显示在图上 1-3 和总结的程序控制的图表显示为例在表 2 为不同的范例和几天。

表 2. 精确度测试 acc。 ASTM C114 30 时数，范例与另一个范例交替了

日期	NaO₂ (%)	MgO (%)	AlO₂₃ (%)	SiO₂ (%)	PO₂₅ (%)	如此₃ (%)	KO₂ (%)	CaO (%)	TiO₂ (%)	FeO₂₃ (%)
10.02.2009 19:30	0.556	1.192	5.337	22.305	0.185	2.674	0.908	59.413	0.241	3.378
10.02.2009 20:36	0.558	1.192	5.329	22.295	0.184	2.670	0.910	59.416	0.241	3.376
10.02.2009 21:41	0.553	1.194	5.347	22.288	0.185	2.672	0.909	59.397	0.241	3.375
10.02.2009 22:47	0.547	1.195	5.340	22.294	0.186	2.669	0.908	59.413	0.241	3.376
10.02.2009 23:52	0.553	1.197	5.339	22.295	0.184	2.670	0.909	59.456	0.241	3.378

11.02.2009 00:57	0.552	1.192	5.337	22.307	0.185	2.675	0.907	59.45	0.240	3.377
11.02.2009 02:03	0.549	1.195	5.331	22.291	0.184	2.676	0.909	59.413	0.241	3.374
11.02.2009 03:08	0.547	1.197	5.335	22.317	0.184	2.673	0.909	59.398	0.241	3.374
11.02.2009 04:14	0.554	1.194	5.338	22.299	0.185	2.674	0.910	59.428	0.241	3.377
…	…	…	…	…	…	…	…	…	…	…
11.02.2009 20:34	0.561	1.195	5.347	22.308	0.186	2.682	0.910	59.406	0.241	3.378
11.02.2009 21:40	0.557	1.196	5.339	22.304	0.184	2.684	0.908	59.446	0.241	3.377
11.02.2009 22:45	0.552	1.189	5.340	22.314	0.185	2.683	0.908	59.456	0.241	3.376

12.02.2009 00:56	0.561	1.193	5.336	22.331	0.186	2.688	0.908	59.438	0.241	3.377
12.02.2009 02:01	0.563	1.195	5.330	22.307	0.185	2.683	0.910	59.422	0.241	3.376

平均值	0.554	1.194	5.339	22.305	0.185	2.678	0.909	59.427	0.241	3.376
Std. dev。	0.005	0.003	0.005	0.011	0.001	0.006	0.001	0.023	0.000	0.001
RSD.	0.92	0.22	0.10	0.05	0.37	0.22	0.11	0.04	0.14	0.04
