導入 縦次元分析 側面次元解析 ゼータ200 システム 顕著な機能 光学指定 ゼータ 3D のソフトウェア ゼータ -200 の概要アプリケーション ゼータの器械について 導入
Microfluidics の技術は多くの注意を得ています。 Microfluidics 装置は非常に小さい液体の量の制御を可能にし、人間工学の複数の新規アプリケーションを後押ししました。 そのような装置はガラス、ケイ素またはポリマー (図 1) のような材料に井戸、チャネルおよび製造される制御構造を含めます。
ゼータ200 によって自動化される 3D 度量衡学システムは画像を助け、次を含んでいる装置機能を分析します:
- 画像の井戸への透過層見によって。
- ミリメートル上のへの sub-micron からの測定次元。
- ハンドルの高荒さおよび低反射力の表面。
.jpg)

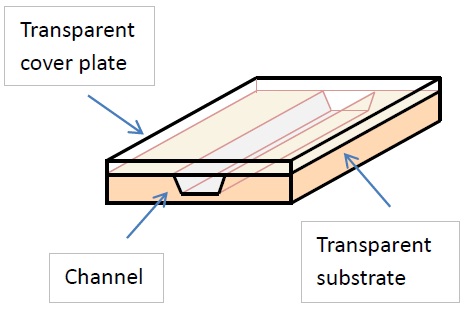

図 1. microfluidics 装置の図式的な表示。
縦次元分析
次の図はゼータ200 によって自動化される 3D 度量衡学システムを使用してできている縦次元分析を示します:
図 2 ショー十分に開いたチャネルのゼータの画像

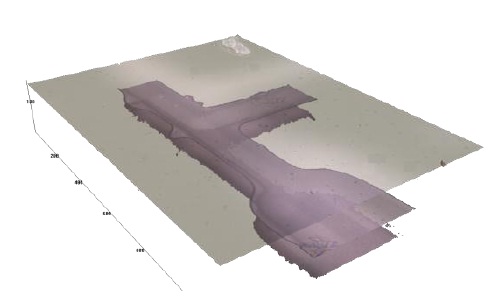

.jpg)
図 2. 十分に開いたチャネルのゼータの画像。
図 3 は開いたチャネルのステップ高さの分析を示します。

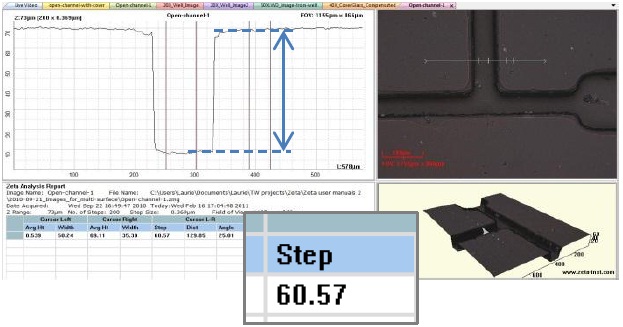

.jpg)
図 3. 開いたチャネルのステップ高さの分析。
図 4 は上の持っている、チャネル中間および最下表面を示すのゼータの画像を透過カバープレートを示します。
.jpg)
上の、中間および最下表面を示す図 4. 透過カバープレートが付いているチャネルのゼータの画像。
図 5 はマルチ表面の画像の分析を示します: カバープレートの厚さは 93.4 μm であり、チャネルの深さは 59.2 μm です。

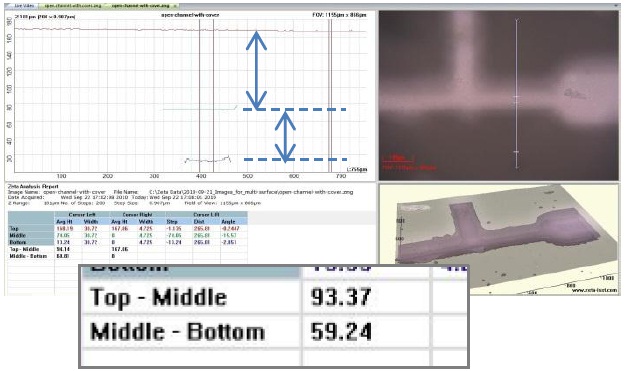

.jpg)
カバープレートの厚さ (93.4 μm) およびチャネルの深さを (59.2 μm) 示す複数の表面の画像の図 5. 分析。
側面次元解析
次の図はゼータ200 によって自動化される 3D 度量衡学システムを使用して行われる側面次元分析を示します:
図 6 は 2 つの隣接したピラミッドの構造の高さを示す構成された microfluidic チャネルの分析を示します。

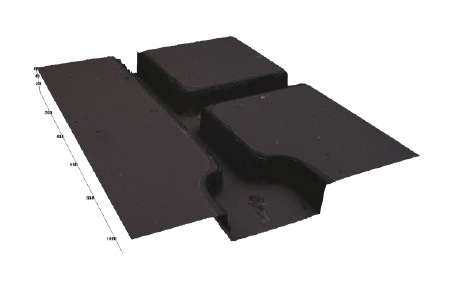

.jpg)

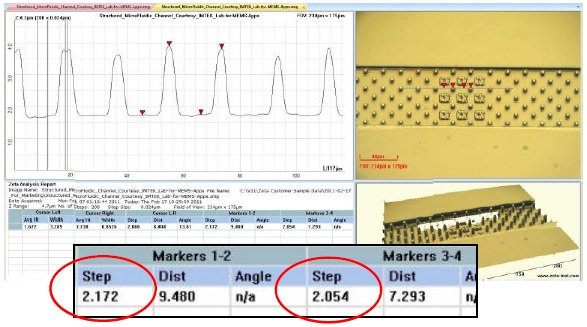

2 つの隣接したピラミッドの構造の高さを示す構成された microfluidic チャネルの図 6. 分析。
図 7 はカバーされたチャネルの近くで開いた健康な構造の X- および Y 次元の分析を示します。 健康な外の、内部の直径およびチャネルの幅は 505.4、 310.5 および 102.9 μm、それぞれです。

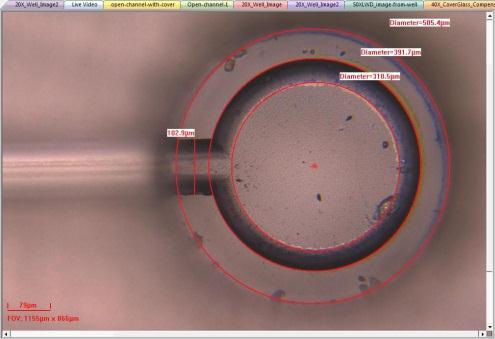

.jpg)
カバーされたチャネルの隣の開いた健康な構造の X および Y 次元の図 7. 分析。
ゼータ200 システム
ゼータ 200 の自動化された 3D 測定システムはサイトごとの 1 分以下の複雑な表面の TrueColor イメージ投射を提供します。
顕著な機能
ゼータ 200 システムの機能は次のとおりです:
- 高明るさ白い LED の光源。
- 200 x 200 の mm 旅行の X-Y 段階。
- 30 の mm の総縦旅行。
- 使用できる多重 FOV 構成。
- 3GB RAM、 320 GB のディスクおよびワイドスクリーン LCD のモニタが付いている Intel Core2 のデュオプロセッサ。
光学指定
ゼータ 200 システムの光学指定は下記のように表で示されています:
ゼータ 200 システムの表 1. の光学指定。
| 光学指定 |
| 5x | 10x | 20x | 50x | 100x |
| Z res (μm) | 5.90 | 1.50 | 0.50 | 0.10 | 0.07 |
| N.A. | 0.15 | 0.30 | 0.45 | 0.80 | 0.90 |
| X-Y res (μm) | 2.20 | 1.10 | 0.75 | 0.42 | 0.40 |
| FOV 1 (μm) | 1920x1440 | 960x720 | 480x360 | 192x144 | 96x72 |
| FOV 2 (μm) | 5029x3771 | 2514x1886 | 1257x943 | 503x377 | 251x189 |
| 正確さの ± 2.5% の反復性の≤ 1.5% (1σ/mean) |
ゼータ 3D のソフトウェア
ゼータ 3D のソフトウェアは次の機能に関して二次元か三次元画像を分析します:
- ステップ高さ。
- 表面荒さ。
- 形状、直径、領域およびボリューム。
- 透過機能のための複数の表面の分析。
- 3D 表面の視覚化。
- 統計量。
ゼータ200 の概要アプリケーション
ゼータ200 は次のアプリケーションに使用することができます:
- 統計量の複数のサイトの測定。
- 調理法ベースの測定定義。
- 自動化されたデータおよび画像のエクスポート。
.jpg)

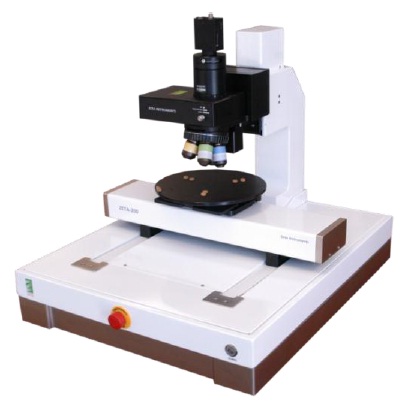

図 8. ゼータ 200 システムシリーズ。
ゼータの器械について
ゼータの器械は緑技術および生物医学的な製品の製造業者が大幅に収穫および品質管理を改善することを可能にする精密微細構造および表面の測定システムの一流の提供者です。 ゼータによって進められる度量衡学の解決は高明るさ LEDs、太陽電池、マイクロ流体素子工学/人間工学および磁気記憶装置媒体の生産に直接便益を提供します。 Z-Dot™の特許を取られた技術はすぐにに製造業者をそして正確に行いますこれらの高い成長工業に戦略的な製造者としてゼータを置くこれらのアプリケーションのミクロンスケール機能の 3D 測定を可能にします。
ゼータの器械からの度量衡学の解決は理想的にこれらの企業によって直面される測定の挑戦をアドレス指定するために適します:
.jpg)
この情報はゼータの器械によって提供される材料から供給され、見直され、そして適応させて。
このソースのより多くの情報のために、ゼータの器械を訪問して下さい。
