Assuntos Cobertos
Introdução à Cromatografia de Gás Multi-Dimensional
Teoria da Cromatografia de Gás de PIONA
Aplicações da Cromatografia de gás de PIONA
Benefícios Chaves de PIONA+™Analyzer
Sobre Bruker CAM
Introdução à Cromatografia de Gás Multi-Dimensional
a cromatografia de gás “Multi-Dimensional” foi aplicada à análise do hidrocarboneto (especificamente PNA) desde os anos 80 e desde que esta vez cresceu na precisão e na predominância. É agora uma técnica comum usada em laboratórios da refinaria em todo o mundo. Contudo, apesar de muitas melhorias desde que seu primeiro uso, a selectividade cromatográfica básica exigida para usar esta técnica foi deixado fundamental inalterado.
Isto é ajustado agora à mudança com a introdução do PIONA+™Analyzer inovativo produzido por Bruker CAM. Este analisador permitirá que os dados quantitativos sejam obtidos em relação aos tipos do grupo do hidrocarboneto que estão sendo analisados, permitindo a caracterização de combustíveis do motor.
.jpg)

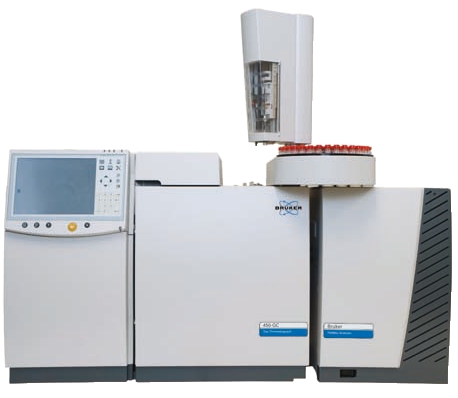

O Bruker PIONA+™Analyzer é baseado no 450-GC e contem o Sistema de Dados de Galaxie
Teoria da Cromatografia de Gás de PIONA
A cromatografia de Gás é uma técnica analítica enorme importante que seja usada em uma esfera larga das aplicações. Há muitos formulários diferentes da cromatografia de gás, incluindo a cromatografia de gás inversa, a cromatografia fina da camada e a cromatografia de PIONA. Estas técnicas analíticas têm determinados aspectos na terra comum contudo, como elas todos os compoenets de separação que foram vaporizados e de análises estes através dos detectores.
Especificamente, a cromatografia de gás de PIONA pode ser usada para caracterizar córregos do petróleo pelo tipo do grupo do hidrocarboneto. PIONA é um acrônimo que represente Paraffins, Iso-Parafina, Naphthenes dos Olefins e Compostos Aromáticos em materiais da gasolina-escala.
PIONA é a técnica preferida hoje para caracterizar córregos do petróleo pelo tipo do grupo do hidrocarboneto. A técnica de PIONA usa a cromatografia de gás complexa para separar a substância que está sendo analisada em seus grupos individuais do hidrocarboneto que usam uma aproximação inteiramente automatizada, multidimensional.
.jpg)

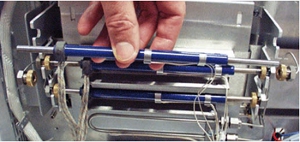

Uma fotografia do acima-fim das armadilhas (detectores) em um cromatógrafo de gás
Aplicações da Cromatografia de gás de PIONA
A cromatografia de gás de PIONA está de uso comum nas refinarias no mundo inteiro e o grupo-tipo dados do hidrocarboneto pode ser obtido para parafina, iso-parafina, naphthenes, olefins, compostos aromáticos e componentes oxigenados.
Isto faz a técnica perfeita para o uso na análise de combustíveis do motor, tais como combustíveis da emissão da faísca.
.jpg)

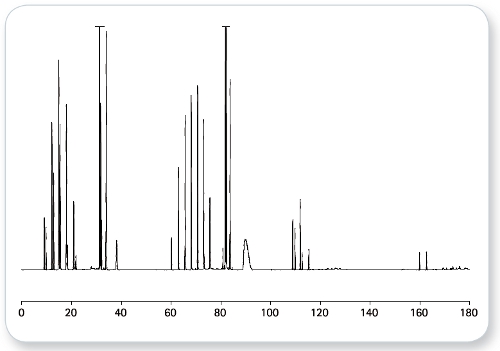

Um gráfico de um cromatograma da mistura convencional da calibração
Tabela 1a. Exemplo de um Relatório de Mass%
| Grupo
|
Número do Carbono
| Parafina
| Napthalenes
| Olefins
| Olefins Cíclicos
| Compostos Aromáticos
|
1
| 0,00
|
|
|
|
|
2
| 0,00
|
| 0,00
|
|
|
3
| 0,03
| 0,00
| 0,00
| 0,00
|
|
4
| 0,91
| 0,00
| 0,09
| 0,00
|
|
5
| 16,84
| 0,43
| 0,46
| 0,15
|
|
6
| 9,85
| 2,18
| 1,09
| 0,24
| 0,84
|
7
| 7,14
| 3,59
| 0,66
| 0,30
| 6,37
|
8
| 6,94
| 0,49
| 0,67
| 0,13
| 15,45
|
9
| 1,17
| 0,15
| 0,17
| 0,10
| 11,26
|
10
| 0,28
| 0,03
| 0,00
| 0,00
| 3,74
|
Total
| 43,16
| 6,87
| 3,14
| 0,92
| 37,66
|
BP > 185°C
| 1,01
|
Oxigena
|
| O-Índice
|
MTBE
| 7,24
| 1,32
|
Pequeno. Oxigênio
| 1,32
|
|
Tabela 1b. Exemplo de um Relatório de Volume%
| Grupo
|
Número do Carbono
| Parafina
| Napthalenes
| Olefins
| Olefins Cíclicos
| Compostos Aromáticos
|
1
| 0,00
|
|
|
|
|
2
| 0,00
|
| 0,00
| 0,00
|
|
3
| 0,05
| 0,00
| 0,00
| 0,00
|
|
4
| 1,17
| 0,00
| 0,11
| 0,11
|
|
5
| 20,00
| 0,43
| 0,52
| 0,52
|
|
6
| 11,07
| 2,13
| 1,19
| 1,19
| 0,70
|
7
| 7,72
| 3,51
| 0,69
| 0,69
| 5,44
|
8
| 7,30
| 0,47
| 0,69
| 0,69
| 13,19
|
9
| 120
| 0,14
| 0,17
| 0,17
| 9,55
|
10
| 0,29
| 0,02
| 0,00
| 0,00
| 3,12
|
Total
| 48,80
| 6,70
| 3,37
| 3,37
| 32,00
|
BP > 185°C
| 0,89
|
Benefícios Chaves de PIONA+™Analyzer
O PIONA+™Analyzer tem um número de vantagens, que são específicas à indústria do combustível do motor. Estes são destacados abaixo:
· O tempo de análise Reduzido que usa o concurrent do `' que aquece Este sistema tem um sistema de aquecimento simultâneo, conseguido aperfeiçoando os ajustes de temperatura das várias armadilhas e colunas. Isto permite uma redução no tempo de análise, em alguns casos 180 minutos a 95 minutos.
.jpg)

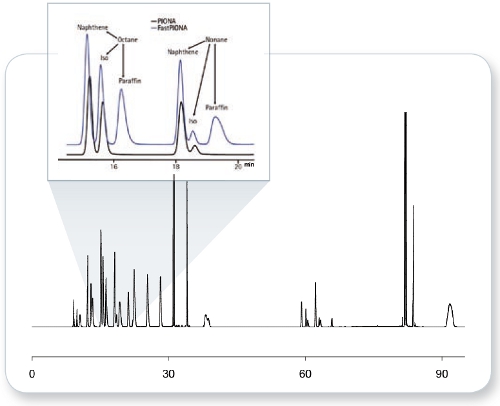

cromatograma de uma mistura da calibração usando o aquecimento simultâneo
· Flexibilidade Operacional: O PIONA+™Analyser reserva, devido à flexibilidade inerente do projecto do analisador, operador conduzir nos modos operacionais diferentes que são usados frequentemente na indústria. Estes incluem: PNA, PONA, PIONA, O-PONA e O-PIONA.
· Complacente com métodos do padrão do sector: A flexibilidade operacional permite que seja usado para os métodos da indústria de análise os mais comuns. Os Exemplos incluem: ASTM D6839, ASTM EN-ISO-22854, ASTM D5443, ASTM D1319, IP-382, IP-526, EN 14157, UOP 870 e DIN-51448.
· Uma solução completa e inteiramente integrada: O PIONA+™Analyser do Bruker é baseado no cromatógrafo de gás 450-GC, mas igualmente inclui software de manipulação de dados da cromatografia de Galaxie™, análise de dados dedicada de PIONA+ e software da geração de relatório. Além Disso, do “a armadilha olefin” do Analisador de PIONA+ pode analisar córregos com índice do olefin tão altamente quanto 35-40% ou mais.
· Acessibilidade: O elevado desempenho 450-GC de Bruker, as colunas e as armadilhas ultrastable e o sistema de dados poderoso com software incorporado de PIONA+ todos de Galaxie contribuem à capacidade do analisador para gerar dia após dia resultados proeminentes da análise. Contudo, um sistema poderoso não tem que necessariamente significar que somente os operadores altamente qualificados podem o usar.
| | Satura | | | Unsaturates | | | Satura | | |
| Carbono | Cíclico | Iso | Normal | Cíclico | Iso | Normal | Compostos Aromáticos | Oxyg | Total |
| 3 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 |
| 4 | 0,00 | 0,00 | 0,06 | 0,00 | 0,03 | 0,54 | 0,00 | 0,00 | 0,64 |
| 5 | 0,31 | 11,33 | 2,98 | 0,87 | 9,91 | 7,57 | 0,00 | 0,03 | 32,99 |
| 6 | 3,17 | 9,95 | 1,40 | 2,40 | 8,58 | 4,40 | 1,72 | 0,04 | 31,67 |
| 7 | 4,31 | 6,77 | 0,00 | 2,14 | 4,76 | 1,91 | 7,4 | 6 | 27,35 |
| 8 | 1,42 | 3,12 | 0,00 | 0,39 | 2,06 | 0,00 | 0,07 | 0,00 | 7,05 |
| 9 | 0,01 | 0,00 | 0,00 | 0,04 | 0,02 | 0,00 | 0,03 | 0,00 | 0,10 |
| 10 | 0,01 | 0,00 | 0,00 | 0,09 | 0,00 | 0,03 | 0,01 | 0,00 | 0,13 |
| 11 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 |
| Total | 9,23 | 31,17 | 4,43 | 5,93 | 25,36 | 14,46 | 9,29 | 0,07 | 99,93 |
Sobre Bruker CAM
Bruker é o nome novo na análise química. A análise Exacta e detalhada de elementos exógenos e discretos em uma vasta gama de matrizes da amostra é pedidos chaves para muitos grupos da química analítica. Para endereçar as necessidades e os desafios dos analistas que trabalham naquelas áreas, Bruker expandiu sua família de produto para fornecer, e perita apoio, uma série de incluir inteiramente integrado das soluções:
· Espectrómetros da Cromatografia-Massa do Gás (GC/MS e GC/MS/MS)
· Espectrómetros Em Massa Indutiva Acoplados do Plasma (ICP-MS)
· Sistemas da Cromatografia de Gás (GC)
Amplamente utilizado nos laboratórios do teste da segurança do alimento e do consumidor, os judiciais, os industriais, os ambientais, e os clínicos, estes sistemas são aceitados bem e os lideres do mercado estabelecidos que entregam universal o desempenho proeminente em um valor superior.
Esta informação foi originária, revista e adaptada dos materiais fornecidos por Bruker CAM
Para obter mais informações sobre desta fonte, visite por favor Bruker CAM.
