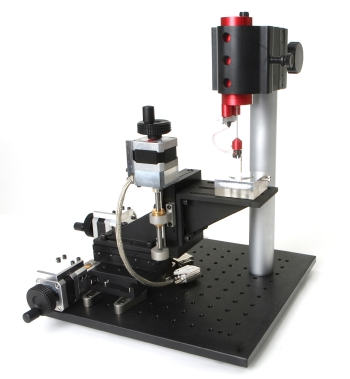

Den SKP5050 är en omfattande Kelvin probe lösning för forskare som vill utföra skanning mätningar på sina prover, det kommer med allt som behövs för att producera tillförlitliga, repeterbara resultat, tack vare den unika funktioner som tillhandahålls av "Baikie systemet".
Den SKP5050 ger en sökning område på 50 mm med 50mm och kan spela in upp till 80 med 60 poäng i någon mätning. I enstaka punkt läge SKP5050 spelar in upp till 5000 punkter per mätning.
Detta system kan också användas i en kontrollerad atmosfär med våra relativ fuktighet Chambers eller kan användas med någon av våra Surface Photovoltage alternativ.
The Kelvin Probe är en icke-kontakt, icke-förstörande vibrerande kondensator används för att mäta det arbete som funktionen (WF) av ledande material eller yta potential halvledarmaterial eller isolerande ytor. WF med en yta vanligtvis definieras av de översta 1-3 lager av atomer eller molekyler, så Kelvin Probe är en av de mest känsliga tekniker ytanalys tillgängliga. KP Technology Systems erbjuder mycket hög WF upplösning på 1-3 MeV, för närvarande den högsta uppnås genom någon kommersiell enhet.
Den Baikie System
Alla KP Technology Systems är baserade på unika egenskaper som utvecklats av professor Iain Baikie. Dessa funktioner är oöverträffade av något annat företag.
- Högsta arbete funktion / yta potentiell upplösning av 1 - 3 MeV (standard)
- Voice Coil föraren ger en mycket hög förkastande av föraren talkover buller jämfört med piezoelektriska system
- Av null signal detektionssystem för bättre upplösning - Vår Signal-Noise (S / N) egenskaper är oöverträffade i fältet
- Höjd reglering funktionen för att styra tips till provet mellanrum under mätningarna och genomsöker som möjliggör en stabil, pålitlig och repeterbara resultat
- Fullständig digital styrning av alla Kelvin probe parametrar
- Snabb förändring sondspetsen så valbart rumslig upplösning
Programfunktioner
Användare digital styrning av sond amplitud, sond frekvens, menar avstånd, och dricks potential. Automatisk mätning av Kelvin probe-signalen och arbete funktion genomsnitt. Export av data till Excel kompatibla kalkylblad. Programmet tillåter även användaren kontroll av motoriserade översättare möjliggör anpassade (X, Y) genomsökningar, tillåter hög upplösning kretsmönster arbete funktion upp till 50mm per sida. Programfunktioner tips spårning kontroll vid scanning och realtids-3D rapportering av prov arbete funktion och prov kretsmönster höjd.
Vad är inkluderat
- Kelvin Probe huvudenhet med inbyggd Tips Förstärkare & Tips
- Optisk Grade set av brödunderläggen
- Optisk Kelvin Probe Montera med 25,4 mm Manuell Översättare
- Provhållare med Guld / Aluminium kalibreringsprov
- 3-axlig Motoriserad Översättning Stage
- Digital styrenhet
- Dell dator med skärm
- Datainsamlingssystem (förinstallerat i PC)
- Scanning Kelvin Probe program (på CD och förinstallerat på datorn)
- NI-DAQ program (på CD och förinstallerat på datorn)
- Faraday Skärm
- Reservdelar Tips Förstärkare
- Strömförsörjningsenhet
- Medverkande System Kablar och Manualer
- Optisk Kamerablixt Arrangemang med 7 "skärm och optisk Mounts
- Digitala Oscilloskop
- Ytterligare tips
- 24 månaders garanti
Ytterligare information
- Scanning system - 50mm x 50mm
- Höjd Control - 50mm (manuell och automatisk)
- Position Upplösning - 0,3175 ìm
- Tracking System - Automatisk tag i spetsen att smaka avstånd till 0,3175 ìm
- Visualisering - 3D-kartor över ytan potentiella
- Kan användas med Surface Photovoltage alternativ
- Kan användas med relativ alternativ fuktkammare
