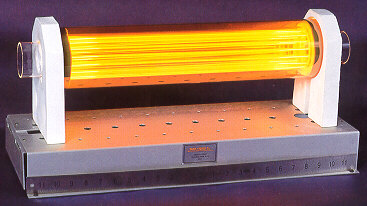

De Thermcraft TransTemp transparante buis oven werd oorspronkelijk ontwikkeld aan de Lincoln Laboratory op de campus van MIT. In tegenstelling tot conventionele ovens, het TransTemp wordt transparant bij ongeveer 600 ° C, wat het mogelijk maakt om een proces te zien zoals het speelt zich af in de oven.
TransTemp transparant ovens gebruiken een gouden spiegel die infrarood radation en fungeert als een isolator weerspiegelt. Het gebruik van slechts een gouden spiegel voor isolatie minimaliseert de massa en zorgt voor zeer snel opwarmen en afkoelen tarieven. De aanbevolen maximale bedrijfstemperatuur van de TransTemp buisoven is 1000 ° C.
Bouw
TransTemp buis ovens zijn gebouwd met behulp van drie coaxiaal gemonteerd buizen. De buitenste buis is Pyrex glas dat een gouden spiegel op het binnenste oppervlak heeft. Goud is sterk reflecterend van infrarode energie en werkt als een isolator. Goud is ook ideaal voor een transparante oven want het is een slechte reflector van zichtbaar licht. De tweede buis is een kwarts schild dat het goud spiegel beschermt. Coaxiaal gemonteerd binnenzijde van de kwarts schild is een resistief element. Het element is opgebouwd uit een reeks vaste gesoldeerde spoelen. De exacte temperatuur profiel afhankelijk van het ontwerp van het element. De derde buis is een kwarts buis of dempen, die verder reikt dan de uiteinden van de oven en loopt door het midden van het verwarmingselement.
Temperatuurverdeling
In conventionele buis ovens met behulp van verpakt of poreuze isolatie, de temperatuur is over het algemeen uniform over alleen het middelste derde van de verwarmde lengte. Buiten deze regio, de temperatuur daalt aanzienlijk als gevolg van verlies van warmte aan de uiteinden. In de TransTemp buisoven, uniforme reflectie van infrarode straling verdeelt de warmte over de hele lengte van de buis. Omdat de spiegel is uniform, het heeft een uniforme radiale warmteverlies. Met de uiteinden bedekte, de TransTemp buisoven zal een gelijkmatige temperatuur te bieden aan 60% van haar lengte.
Rapid Cyclus tijd
De TransTemp buisoven heeft een zeer lage thermische massa, waardoor het snel opwarmen op temperatuur en snel afkoelen. De standaard 305mm-model met een 37mm binnendiameter dempen zal 1000 ° C te bereiken in ongeveer 15 minuten en laat afkoelen tot 600 ° C in ongeveer 10 minuten.
