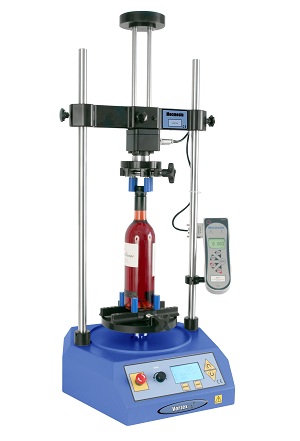

La chaîne de Vortex-d est un système de test de couple motorisé par principe utilisé pour mesurer le couple rotatoire et statique jusqu'à 10N.m, et intègre avec l'affichage universel de Mecmesin pour assurer des résultats précis et cohérents. Quoiqu'elle comporte un mode de fonctionnement simple, la chaîne de Vortex-d a plusieurs avantages dus aux caractéristiques techniques avancées de test afin de répondre à des exigences communes de test.
Les principaux avantages des systèmes motorisés de la compagnie sont :
- surface adjacente novatrice conviviale de pavé numérique
- Partie « intelligente » Flexible de transducteur
- Contrôleur De grande précision de vitesse
- caractéristique technique de Haut-Charge
- Sortie de données RS-32
Le design de pavé numérique est tel que le test est rapide et simplifié. Un grand Écran LCD affiche des vitesses et des données de manière dégagée horaires ou dans le sens anti-horaire de déplacement. Il y a une option à choisir entre 1,5, 6 et 10 transducteurs de N.m qui peuvent être inversés facilement afin d'évaluer avec précision entre les applications sensibles et puissantes. Des Vitesses peuvent être réglées dans des incréments minuscules, puis ce fonctionnement peut être verrouillé pour éviter le réglage subit avant ainsi que pendant le test. Réglez les charges peut être appliqué pour évaluer les fermetures de sécurité pour les enfants. Des données d'Exportation peuvent être exportées à un PC pour l'analyse supplémentaire et l'enregistrement.
Le Vortex-d est utilisé avec l'affichage digital du couple de Mecmesin, l'AFTI pour des options avancées supplémentaires de test sont :
- Des alertes Réussissez/Défaillir
- Les relevés du fonctionnement de Mémoire 500
- Les relevés maximum initiaux et éventuels de Vue
- Compatible avec le logiciel par acquisition de données de Mecmesin
Les essais peuvent être encore évalués utilisant le logiciel d'acquisition de données de Lite de l'Empereur de Mecmesin.
Les spécifications techniques de la chaîne de Vortex-d sont :
- Charge Maximum de 10N.m
- Capacités de Transducteur : 1.5N.m, 6N.m, 10N.m (13lbf.in, 52lbf.in, 90lbf.in)
- Hauteur Maximum d'échantillon de 450mm (17,7 ») *
- Largeur entre les fléaux de 280mm (11")
- Capacité de table supérieure de montage de 8 à 55mm (0,31 - 2,16")
- Capacité de table inférieure de montage de 10 à 190mm (0,39 - 7,48")
- L'exactitude de Charge est ±0.5% d'Â de complet
- La Résolution d'écran est 1:5000
- Gamme de Vitesse de 0,1 - 20 revs/minute (dans le sens horaire et dans le sens anti-horaire)
- Le déplacement Maximum de 2500 revs
- capacité de charge du haut 5kg
- Grammage 18kg (40lb)
* mesuré avec les tables supérieures et inférieures de montage ajustées
