Een geïmproviseerde explosieven (IED) is de naam gegeven aan explosieven die in onconventionele oorlogsvoering gebruikt door commando's of guerrillastrijders in een breed scala van activiteiten door hen gevoerde. De componenten van een IED onder een ontsteker, een explosieve lading en een initiatie apparaat. IED's zijn vervaardigd in een grote verscheidenheid van ontwerpen en kan bestaan uit verschillende soorten ontstekers, initiatiefnemers en explosieve ladingen.
Om de elektrische bedrading te beheren, is gekleurd elektrische band die gewoonlijk worden gebruikt in de bouw van IED's. De analyse van deze band in zowel de ontplofte en niet-ontplofte apparaten wordt gedaan met het gebruik van microspectroscopie. Uitgebreide spectrale gegevens over de kleurstoffen en pigmenten die in tape kleur wordt verkregen uit de monsters. De voordelen van deze methode zijn dat het niet-destructief en vereist voorbereiding van de lagere aantallen monsters.
De 20/20 PV microspectrophotometer
Craic Technologies biedt de 20/20 PV microspectrophotometer , dat is een ideaal hulpmiddel voor de analyse van gekleurde elektrische tape monsters. Het instrument ontwerp maakt de detectie van kleine spectrale veranderingen in de microscopische monsters in het ultraviolette (UV), nabij infrarood (NIR) en zichtbaar de regio's van het elektromagnetische spectrum.
Belangrijkste kenmerken
Belangrijkste kenmerken van de 20/20 PV-microspectrophotometer zijn als volgt:
- Wetenschappelijke kwaliteit CCD-array detector
- Thermo-elektrische koeling
- Stabiliteit op lange termijn
- Minimale ruis
- Hoge spectrale resolutie
- Reflectie
- Mogelijkheid om transmissie te ontvangen
- TL-spectra van monsters naar de omvang van 1x1 um
Analyse van de monsters Tape
Vijf gekleurde elektrische tape monsters werden geplaatst op een kwarts glijbaan en voorbereid voor absorptie microscopie. De kwarts slide werd gebruikt omdat het zorgt voor een gelijkmatige, vlakke ondergrond. De vijf kleuren zijn groen, blauw, geel, wit en rood. De tape had een breedte van 1,2 cm en een dikte van 0,18 mm.
Voor elke absorptie meting met behulp van de 20/20 PV microspectrophotometer , 50 scans werden gemiddeld, het spectrale bereik is 200 tot 900nm en de bemonstering gebied werd 10x10 um. Dit verzoek is verkregen door middel van een open ruimte op het kwarts dia.
Resultaten van het experiment

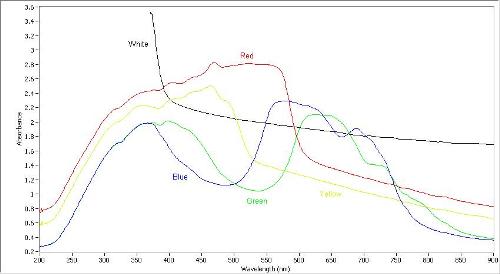

Figuur 1 toont duidelijk de absorptie spectra van de vijf gekleurde monsters.
.jpg)
Figuur 1. Overlay plot van de UV-zichtbaar-NIR absorptie spectra van vijf gekleurde elektrische tape samples
Kleurkenmerken
Aparte kleur kenmerken in het zichtbare golflengtegebied van 400 tot 700nm worden weergegeven door de groene, blauwe, rode en gele spectra. Bijvoorbeeld, de bureaucratie spectrum laat zien dat het de meeste absorptie van licht vertoont in het zichtbare gebied, behalve de rode kant. Elk van deze vier kleuren zijn hetzelfde type van spectrale kenmerken in de UV-regio hieronder 400nm. In dezelfde regio, de witte tape, toont echter een drastische verhoging van de absorptie niveaus die niet kunnen worden gedetecteerd door het instrument onder de 370nm. Dit is bijna hetzelfde als hoe glas absorbeert het grootste deel van het licht beneden 350 nm. De blauwe en groene spectra onderscheidende spectrale pieken en dalen in het NIR gebied boven 700nm, terwijl de andere spectra zien gestaag afnemende absorptiewaarden.
Conclusies
De 20/20 PV microspectrophotometer maakt het verkrijgen van absorptie spectra van gekleurde elektrische tape non-destructief. Het instrument zorgt voor een superieure kwaliteit UV, zichtbaar en NIR spectra die informatie over de pigmenten en kleurstoffen gebruikt in de band zorgt. Dit is een uitstekende techniek die gebruikt wordt om sporenonderzoek uit IED's te onderzoeken.
