Введение Характеризация Фотоэлемента Отростчатая Коэффициент Поверхностной Зоны Текстуры на Mono и Поли Кремнии Измерение Толщины Фильма Удобный Модуль Осмотра Края Автоматизированные Обнаружение и Осмотр Перста Контакта Пакет Zeta Солнечный Конфигурация О Аппаратурах Zeta Введение
Представление быть в зависимости от фотоэлементов несколько параметров как толщина фильма, текстура субстрата, точное образование перста контакта и вафля окаймляет качество. Автоматизированная Zeta-200 Система Измерения 3D предлагает анализ истинного цвета и воображение осложненной поверхности в меньш чем 1 минуте для каждого места. Собственническая и новаторская технология ZDot включает измерение почти всех типов поверхностей от сильно ровной к сильно грубой.
Характеризация Фотоэлемента Отростчатая
Коэффициент Поверхностной Зоны Текстуры на Mono и Поли Кремнии

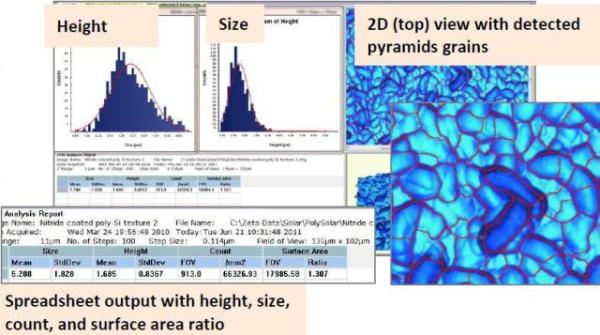

Вытравливание структур пирамидки сделано на поверхности вафли для того чтобы улучшить абсорбциу фотоэлемента светлую, как показано в изображением Zeta 3D ниже (FIG. 1). Пирамидки в области видимости проанализированы и подсчитаны при последовательность повторяя на нескольких мест через вафлю.
.jpg)
.jpg)
Диаграмма 1. изображение Zeta 3D структур пирамидки на поверхности вафли и соответствуя анализе.
Измерение Толщины Фильма

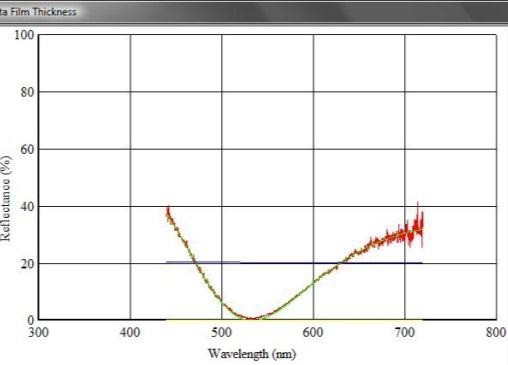

Толщина Фильма от 30 nm к µm 10 может быть решительно используя спектрометр белого света, даже на грубой и текстурированный кремний отделывает поверхность (FIG. 2).
.jpg)
Диаграмма 2. Определение толщины фильма используя спектрометр белого света.
Удобный Модуль Осмотра Края

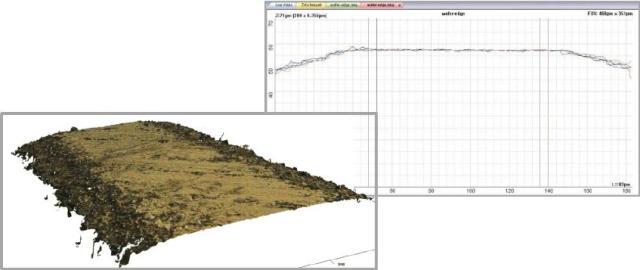

Использован извлечь проводные области от края вафли, вытравливания или полируя процессов; они могут однако могут причинить повреждение. Изображение Zeta 3D края вафли показано ниже (FIG. 3). Несколько поперечных сечений края вафли показывая шершавость и форму показаны на праве.
.jpg)
.jpg)
.jpg)
Диаграмма 3. изображение Zeta 3D края вафли и соответствуя характеризации.

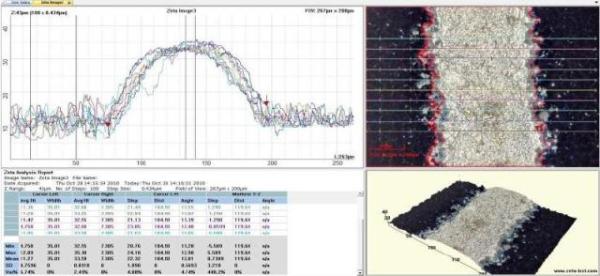

Автоматизированные Обнаружение и Осмотр Перста Контакта
Автоматизация анализа перстов контакта металла используя высок-динамическое воображение ряда позволена используя систему Zeta-200.
Характеристики высок-динамического воображения ряда перечислены ниже:
- Автофокус включает обнаружение поверхности вафли.
- Распознавание по образцу включает определять картину металла и аранжировать эти же на центре изображения.
- Рецепт-определенные параметры развертки включают управление вертикального ряда и помощь регулирует освещение для того чтобы приспособить весьма - низкие поверхности (нитрид-покрынной) отражательной способности и высок-отражательной способности (металла).
- ПО анализа определяет автоматически высоту и ширину различных поперечных сечений.
- Опционные последовательности повторяют измерение на местах через вафлю.
Пакет Zeta Солнечный
ПО Zeta 3D рассматривает стандарт 2D или изображения вафли 3D для общей поверхностной характеризации которые включают следующее:
- Поверхностная шершавость.
- Размер Характеристики, диаметр, зона и том.
- Высота Шага.
- Смычок Вафли.
- Толщина Фильма.
- визуализирование поверхности 3D в истинном цвете.
- Статистик.
.jpg)

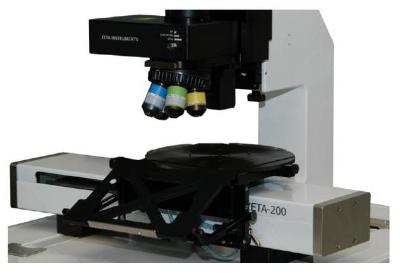

Диаграмма 4. серия системы Zeta-200 (конец-вверх).
Конфигурация
Несколько конфигураций системы доступны что включите следующее:
- Ручная система нагрузки Zeta-20 для R&D.
- Система Zeta-200 с автоматизированным XY этапом.
- Опционное приспособление измерения края.
- Опционное измерение толщины фильма.
- Цыплеята Вакуума для вафель различных размеров.
- Piezo этап для разрешения высоты 2 nm.
.jpg)

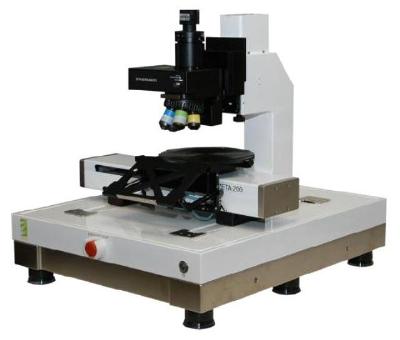

Диаграмма 5. серия системы Zeta-200.
Подгонянное ПО анализа фотоэлемента состоит из продукци-готовых рецептов для того чтобы включить характеризацию текстуры субстрата и контактировать осмотр перста.
О Аппаратурах Zeta
Аппаратуры Zeta ведущий провайдер систем измерения микроструктуры и поверхности точности которые позволяют изготовления зелен-технологии и биомедицинских продуктов существенно улучшить выходы и проверку качества. Выдвинутые Zeta разрешения метрологии снабубегут сразу преимущество продукция СИД высок-яркости, фотоэлементов, микро--fluidics/биотехнологии и магнитных носителей записи. Запатентованная технология Z-Dot™ включает изготовления к быстро и точно выполняет измерение 3D характеристик микрон-маштаба этих применений, располагая Zeta как стратегический поставщик к этим быстрорастущим отраслям промышленности.
Разрешения Метрологии от Аппаратур Zeta идеально одеты адресовать возможности измерения ые этими индустриями:
- СИД.
- Биотехнология.
- Солнечно.
- Хранение данных.
.jpg)
Эта информация найденный, расмотрена и приспособлена от материалов обеспеченных Аппаратурами Zeta.
Для больше информации на этом источнике, пожалуйста посетите Аппаратуры Zeta.
