Inledning SilikonRånKontroll Kanta Kontroll RånPilbåge Kliva Höjd Ytbehandla Roughness Diamanten Binder Kontroll Optiska Specifikationer Systemet Zeta-200 Om Zeta Instrumenterar Inledning
Det är viktigt att silikonsubstrates för sol- cellapplikationmeet preciserar tekniska krav. På att tillfoga ytbehandla texturerar, förbättras ljus-sammankomsten effektiviteten, men för högt texturerat ytbehandlar, uppstår den ljusa spridningen, och effektivitet förminskas markant. Den Högkvalitativa diamanten binder krävs för att såga rån och erhålla högkvalitativt färdigt - produkter.
Det Zeta-200 Automatiserade Systemet för Metrology 3D låter kvalitets- kontrollerar av kritisk rekvisita, som är:
- Substrateroughness på multipeln kliver, från högt grovt högt för att släta.
- Periodiciteten och höjd av sågar markerar.
- Kanta sprickor, och annat hoppar av.
- Rånpilbåge.
- Höjd och täthet av diamantsärdrag sågar på binder.
SilikonRånKontroll
De olika typerna av silikonrånkontroll är:
- Kanta kontroll.
- Rånpilbåge.
- Kliva höjd.
- Ytbehandla roughness.
Kanta Kontroll

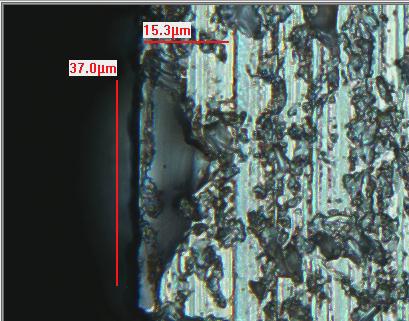

Figurera shows 1 som en tvådimensionell Zeta avbildar av rånet kantar. Längdmarkörer är µm 37 och 15 vertikalt och horisontellt, respektive.
.jpg)
Figurera 1. Zetaen 2D avbildar av ett rån kantar.
RånPilbåge

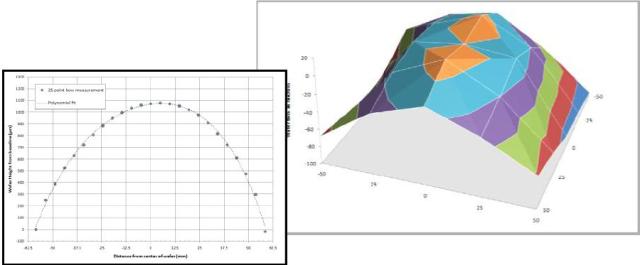

Figurera 2 shows forma av 5 in. rån som baseras på tvådimensionella eller tredimensionella mätningar på 25 platser.
.jpg)
Figurera 2. Beslutsamhet av forma av en 5" rån som baseras på 2D mätningar en 3D på 25 platser.
Kliva Höjd

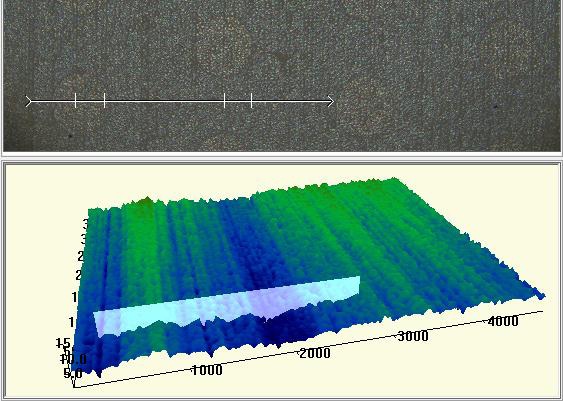

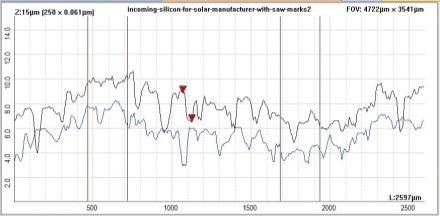

Zetaen 2D och 3D avbildar av en inkomma show för substrate (Fig. 3) sågar markerar. Distansera mellan markörer är µm 1215, är höjdskillnaden mellan markörer µm 3,4, och djupet av en singel räfflar är µm 2,3 till 3,0.
.jpg)
Figurera 3. Zetaen 2D (överträffa) och 3D (botten) avbildar av en hänvisa tillsubstrate.
Ytbehandla Roughness

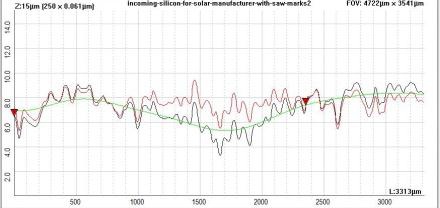

Resultaten erhållande från ytbehandlar roughnessanalys är att Ra är 0,95 µm i slutsumma eller 0,57 µm med wavinesskorrigeringen (Fig. 4).
.jpg)
.jpg)
Figurera 4. Resultat av roughnessanalys på det mätte rånet.
Diamanten Binder Kontroll

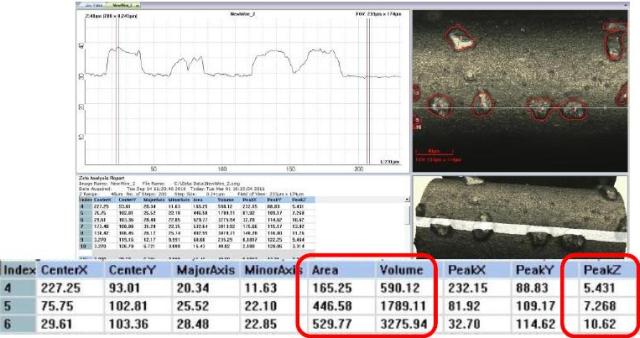

Figurera 5 shows som Zetaen 3D avbildar av en ny diamant binder och automatiserad analys av diamantpartiklar. Varje diamant i sätta in av beskådar mätas för område, volym och höjd.
.jpg)
.jpg)
Figurera 5. Zetaen 3D avbildar av en ny diamant binder och automatiserad analys av diamantpartiklar.
Optiska Specifikationer
De optiska specifikationerna av systemet för Zeta 200 visas i den nedanföra bordlägga:
Bordlägga 1. Optiska specifikationer av systemet Zeta-200.
| Optiska Specifikationer |
| 5x | 10x | 20x | 50x | 100x |
| Z res (μm) | 5,90 | 1,50 | 0,50 | 0,10 | 0,07 |
| N.A. | 0,15 | 0,30 | 0,45 | 0,80 | 0,90 |
| XY res (μm) | 2,20 | 1,10 | 0,75 | 0,42 | 0,40 |
| FOV 1 (μm) | 1920x1440 | 960x720 | 480x360 | 192x144 | 96x72 |
| FOV 2 (μm) | 5029x3771 | 2514x1886 | 1257x943 | 503x377 | 251x189 |
| ≤ 1,5% (1σ/mean) för Repeatability för Exakthets± 2,5% |
Systemet Zeta-200
Systemet för Mätningen 3D för Zeta 200 det Automatiserade möjliggör riktigt färgar att avbilda av komplex ytbehandlar i mer mindre än ett som är minimalt per plats.
De tredimensionella Programvarustudierna för Zetaen som 3D är tvådimensionella eller, avbildar för efter parametrarna:
- Kliva höjd.
- Ytbehandla roughness.
- Särdrag storleksanpassar, diametern, område och volym.
- Mång--Ytbehandla analys för genomskinliga särdrag.
- 3D ytbehandlar visualization.
- Statistik.
De allmänna applikationerna av Zetaen-200 är:
- Mång--Plats mätningar med statistik.
- Recept-Baserade mätningsdefinitioner.
- Automatiserade data och avbildar exporten.
Särdragen av Zetaen-200 inkluderar efter:
- Kick-Ljusstyrka vit LEDDE ljus källa.
- XY arrangera med 200 x 200 som en mm reser.
- reser den sammanlagda lodlinjen för en mm 30.
- MultipelFOV-konfigurationer är tillgängliga.

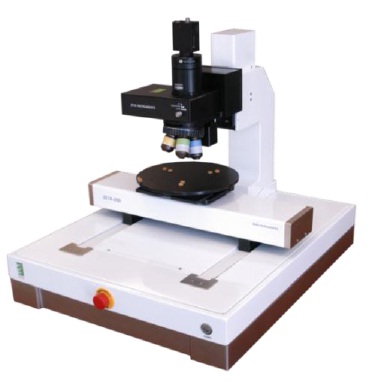

.jpg)
Figurera 6. Serie för system Zeta-200.
Systemet inkluderar en Intel Core2 Duo som processorn med 3GB RAMMAR, 320 GB disk, och widescreen LCD övervakar.
